大口徑管材在某些特定場合有著不可替代的作用，如自來水、天然氣、通訊、電力、海洋等工程領域。因此也有諸多廠家在生產大口徑管材，而大口徑管材由于其巨大的體積，也給測量造成了一定的難度，為此研發了大口徑用的在線大直徑測徑儀。

大量程測徑儀以其測量范圍大被廣泛應用于大口徑管材檢測中，測量精度優于0.08mm，至于其能測量多大的尺寸，可以說目前生產的各種大口徑管材它都足以勝任，之所以這樣是由于其應用于了自主研發的“一種間距可調的雙鏡筒光電測頭”技術。

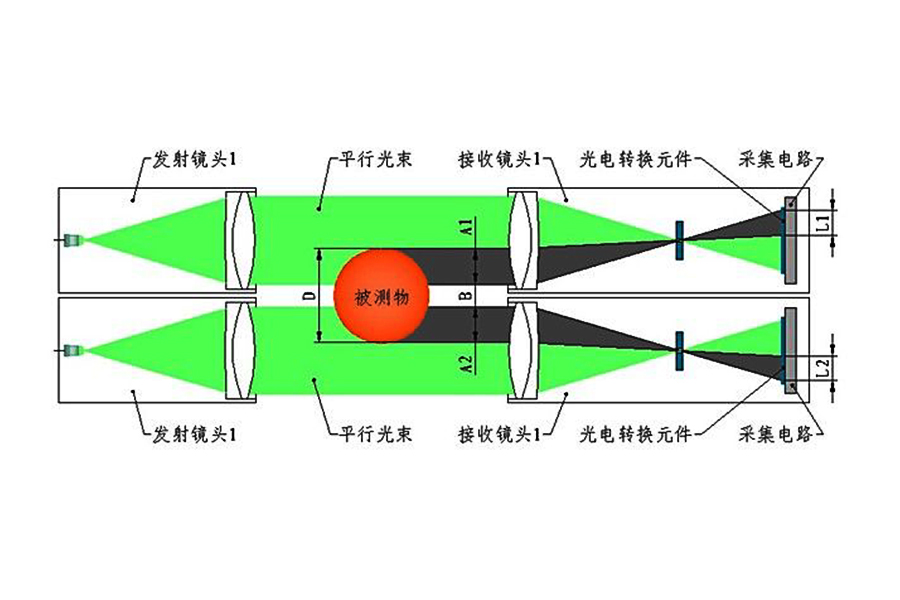

雙鏡筒測頭是指由2套發射鏡頭和2套接收鏡頭組成的光電測量系統。2套發射鏡頭分別發射出平行光射向2套接收鏡頭，通過接收鏡頭內的透鏡使平行光束在光電轉換元件上成像。當2束平行光內放入被測物時，在光電轉換元件的像上就會出現虛擬的陰影，設其寬度分別為L(zhǎng)1、L2。經過對光電轉換元件發出的電信號的處理和計算可以得出L1、L2所對應的尺寸A1、A2，A1加A2再加上兩個鏡頭之間的凈間距B即可得出被測物的尺寸D。

這種測量方式使得決定測徑儀測量范圍大小的因素不在于測頭的大小，不必費勁心思進行測頭擴束，又要保證精度與成本。其測頭間距尺寸可隨產線的管材測量范圍而拉大，因此它能適應任何尺寸的大直徑管材檢測。

當然考慮到產線生產管材規格較多，大口徑鋼管與小口徑管材外徑尺寸相差較大，這時“一種間距可調的雙鏡筒光電測頭”就被派上了用場，從其命名可以看出，測頭間距是可進行調節大小的，這就是調整測量范圍的關鍵所在。

大直徑測徑儀可以自動調節測量范圍，使測徑儀具有更便捷的操作性，調整精度更高，同時亦可通過使用標準量塊校準，從而提高檢測精度。

大直徑測徑儀目前已用于多個大口徑管材廠家使用，無論是熱軋、冷軋，還是塑料、橡膠、鋼材、合金等材質，均可使用。大大小小不同外徑的管材均有對應測徑儀進行測量，更是能定制雙軸測量?jī)蓚€(gè)方向的外徑尺寸與橢圓度尺寸。
