產品簡介：

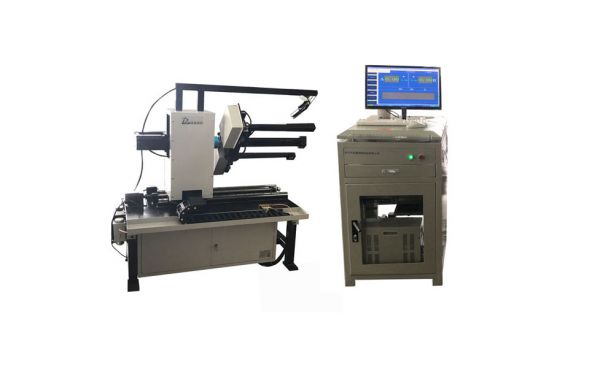

管端直徑、壁厚測量儀是我公司為某熱軋鋼管廠設計制造的管端測量設備，可同時測量鋼管端部的外徑、內徑和壁厚尺寸。

測量儀主體主要由機座、滑臺、升降板、主軸、測頭支架和激光位移傳感器等組成。4只激光位移傳感器成180°安裝在測頭支架上，傳感器兩兩對射測量鋼管的內壁和外壁，同時測量鋼管的外徑、內徑和壁厚。機座上裝有導軌、絲杠和滑臺，通過伺服電機驅動滑臺移動可將傳感器伸入或拉出被測鋼管。滑臺上也設置導軌和絲杠，手動轉動絲杠可使升降板帶動測頭支架上下移動以調節主軸的中心高度，調節時以主軸中心高度與鋼管中心高度一致為準。傳感器的電源和數據線路通過主軸上的導電滑環轉接至上位機控制系統，主軸旋轉一周為一個測量周期。通過對一個周期內的傳感器測量數據可計算出管端的真實外徑、內徑及壁厚尺寸。

功能描述：

1、連續檢測，邊檢測邊進給。每根鋼管用時不超過30秒；

2、檢測鋼管的長度范圍：距管端50～500mm；

3、檢測到合格位置后檢測停止，并通過打標機在鋼管外表面打出寬度約2mm，長度約50mm的白色線段；

4、切割后的鋼管質量在鋼管國標公差范圍內；

5、對于存在局部高點部位噴白色標記點標記；

6、對超出設定范圍的鋼管報警提示，由現場人員決定是否放行；

7、信號輸出，可輸出開關量信號；

技術參數：

1、測量精度：壁厚≤0.04 ；

2、測量頻率（Hz）：≥500 ；

3、主軸轉速（r/min）：30 ；

4、行走速度（mm/s）：快速進退速度80 ；檢測時行走速度25 ；

5、使用環境溫度（℃）：-10～50 ；

6、被測物溫度（℃）：-10～100 ；

7、存儲溫度（℃）：-25～75 ；

8、激光分類：2類激光產品 ；

用途范圍：

設備主要用于鋼管、鋁管、塑料管、橡膠管等管材的端部尺寸檢測
