版輥是什么？

版輥也叫鋼輥。又分空心輥和實心輥，帶軸輥和非帶軸輥，一般用于制版，滾筒表面鍍銅，經過凹版電子雕刻機雕刻好圖案，然后鍍上一層鉻。做好后交付印刷廠，常用于塑料包裝的印刷。

版輥的作用？

版輥一般用于制版。

關鍵檢驗點？

外徑、跳動、輥面粗糙度、表面硬度、表面鍍層厚度、軸承位、傳動位尺寸、熱電阻孔深度等。

為什么采用直線度測量?jī)x？

其實直線度也是版輥需要重點檢測的重要尺寸之一，如果版輥出現彎曲，會導致某些部位的印刷出現問題，如顏色較輕甚至是印刷不出來。因此直線度檢測是非常有必要的。其次直線度測量?jī)x還可以檢測外徑及橢圓度尺寸，獲得的信息更多。

技術參數

1）可測版輥直徑：φ100～φ260mm（定制）；

2）版輥版輥長度：600-1500mm（定制）；

2）直線度測量精度：≤±0.3mm；

3）直徑測量精度：≤±0.05mm；

4）測量頻率：500Hz；

5）環境溫度要求：-20～50℃；

6）環境濕度要求：85%RH（不結露）；

7）掃描行程：2500mm；

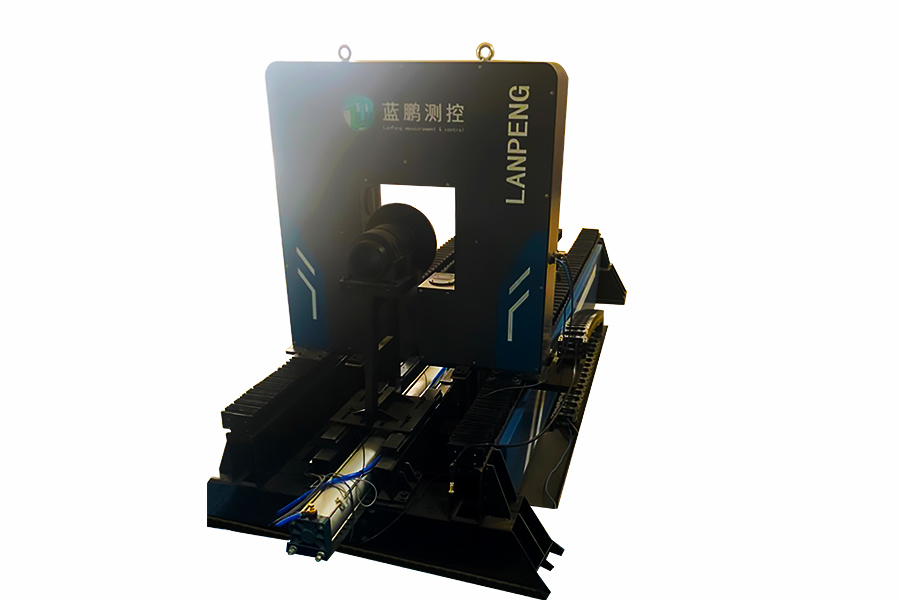

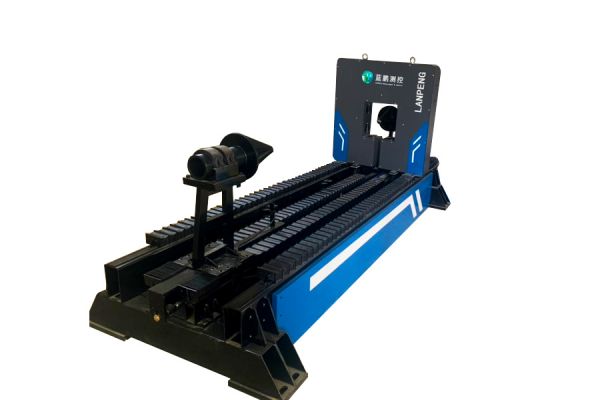

直線度測量?jī)x采用光電檢測原理，由于為該廠定制的測量?jī)x為離線檢測設備，因此制造了底座及傳動裝置，以此測量直線度尺寸。此外，也可定制成安裝在產線的自動化在線直線度測量?jī)x。

測量?jī)x內設置兩組相互垂直的光電測頭，直線度測量?jī)x工作時，利用運動機構帶動位置測量?jī)x沿被測物軸向掃描一遍，當被測物通過測量?jī)x時，測頭采集截面的X軸和Y軸方向上的上萬個數據，利用這些數據即可計算被測物的直線度誤差。

測量?jī)x掃描完成后，系統計算并顯示被測物的整體直線度誤差以及兩端的直線度誤差。系統可設置直線度、外徑、橢圓度的公差范圍，當測量值超過設定的公差范圍時，系統驅動聲光報警器聲光報警提示。同時，測量軟件界面顯示超差位置、直線度誤差值以及彎曲方向，便于操作人員根據檢測結果進行矯直操作。

實時位置值（X軸、Y軸）；掃描完成后顯示整體直線度誤差、兩端及中間直線度誤差；超差值及超差部位、角度等；設定的被測物外徑、直線度公差等。

自動化直線度測量?jī)x在測量時，為自動化檢測，速度快，適用于產線的各種規格的版輥檢測，也可用于各種其他類型的管材、棒材等檢測。

現場視頻：
