1. 雙目視覺檢測的基本原理

利用相機測量寬度時，由于單個相機在成像時存在“近大遠小”的現象，并且單靠攝入的圖像無法知道被測物的距離，所以由被測物的跳動導致的被測物到工業相機之間距離變化，使測量精度難以提高。

因此測寬儀需要采用兩個相機從不同的角度對被測物同時進行測量，兩個工業相機就像人的雙眼，可以形成立體視覺，這樣就可以得到足夠的信息判斷被測物的距離，修正和消除距離變化對測量的影響。

由被測物兩個邊緣在兩個相機中的位置，通過幾何推導，測寬儀可以實時計算出鋼板的邊緣。

2. 雙目視覺測寬儀的系統組成

整套設備主要包括測寬儀、測寬儀支架、控制柜、工控機、顯示器、聲光報警器、外接顯示屏等部分組成。其中測寬儀由相機1、相機2及其防護箱體組成。

整套系統中，測寬儀安裝在軋機出口測寬儀支架上，可對通過的鋼板進行寬度測量。控制柜安裝在操作臺或控制室，控制柜內設置有工控機、顯示器、聲光報警器等。測寬儀采集到的原始圖像在工控機內進行處理和計算。計算結果在液晶顯示器和現場外接顯示屏同步顯示。

3. KX02-SY1000型測寬儀 設備技術參數

.1寬度測量范圍：500～1000 mm

.2寬度測量精度：≤±1 mm

.3寬度測量頻率：500 Hz

.4電源電壓（V）：AC 220±15% ，50Hz

4. KX02-SY1000型測寬儀 其他功能

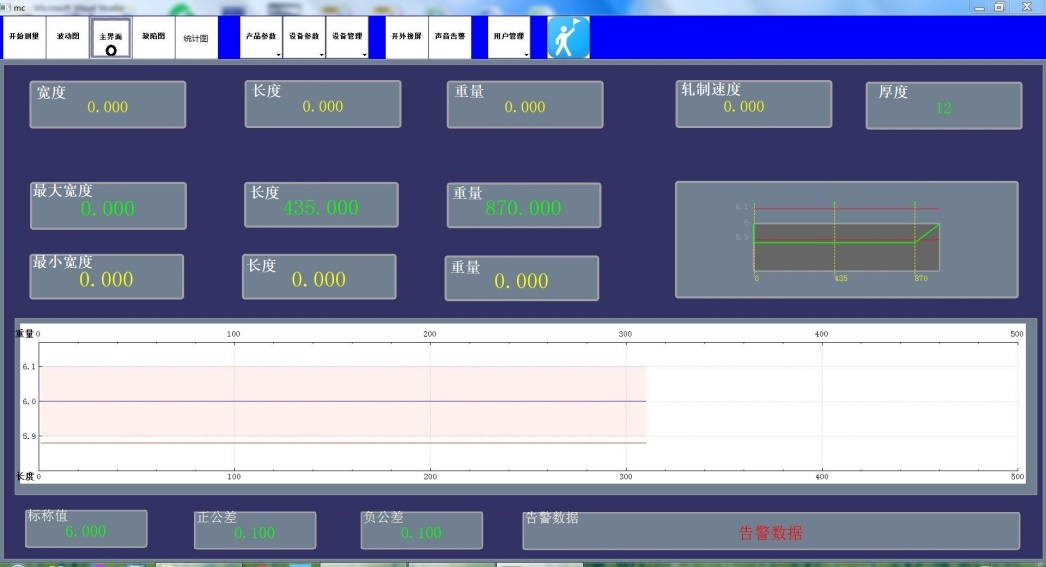

.1測量軟件界面顯示：產品規格、標稱寬度、正負公差等；統計的最大、最小寬度及其對應的長度等；測量時顯示寬度尺寸波動曲線。當測量數據處于設定的合格范圍內時，測量值的數據顏色為綠色；當測量最大厚度偏差超出設定的允許范圍時為紅色。

.2 產品參數設置：可設置板帶的標準寬度、公差范圍、厚度等。

.3 報警功能：當測量的寬度超過設定的公差范圍時，自動聲光報警。

.4 數據存儲功能：每次測量均保存記錄，保存時間大于1年。每張板帶生成一個檢驗報告，檢驗報告的內容主要有：板帶的最大寬度及對應的長度和重量；板帶的最小寬度及對應的長度及重量；板帶寬度與長度及重量對應的寬度波動曲線圖等。

.5 校準功能：放入標準尺可校準寬度測量精度。
