管材、棒材、板材、H型鋼等很多類型的軋材都需要根據固定的長度進行裁切，而在線測長儀既可以檢測數據，給裁切系統一個信號，又可以檢測裁切后的長度是否合格，至于將在線測長儀安裝在哪里，應用于哪種情況，則完全根據廠家需求定制。

什么是在線測長儀？

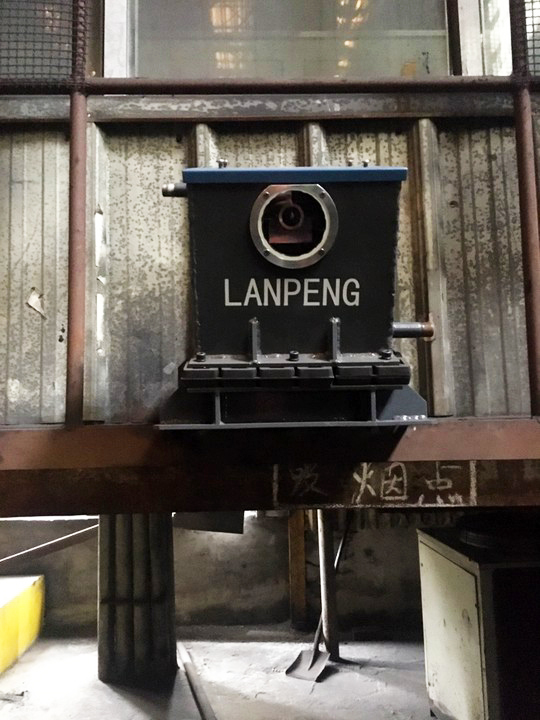

在線測長儀主要是為熱軋鋼這種惡劣環境下的產線研發的長度檢測設備，安裝在產線上，即可進行長度的在線檢測，還可檢測圓形軋材的外徑尺寸，如果是冷軋軋材，則需要進行補光。

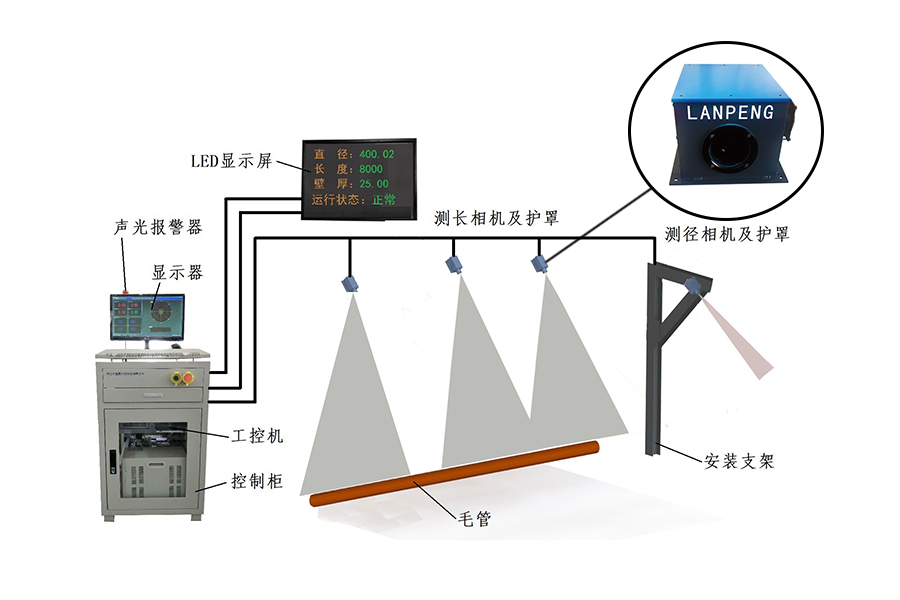

測長儀工作原理（以鋼管為例）：

鋼管頭部處于相機視野之內，通過相機視野中間的測徑基準線明暗分界點的像素值可以測得鋼管的直徑D；通過鋼管頭部與相機邊界的L1和相機邊界與鋼管尾部的距離L0可以測得鋼管的長度。

技術參數：

直徑測量范圍（mm）：0～600（定制）；

直徑測量精度（mm）：±0.6；

長度測量范圍（mm）：4500～11500（定制）；

長度測量精度（mm）：±10；

測量頻率（相機拍攝頻率）：14幀/秒；

允許被測物溫度（℃）：600～1300；

使用環境溫度（℃）：-10～50；

存儲溫度（℃）：-25～75；

在線測長儀的功能特點：

1、顯示內容

顯示被測鋼管的理論長度、實時長度及長度偏差。切換界面可實時顯示鋼管穿孔過程圖像。2、軟件功能

產品參數設置：可設置產品規格、正負公差等參數，尺寸超公差報警；

系統參數設置：可設置通信端口、相機的參數等；

數據存儲：測量數據自動記錄，存儲時間大于1年，可查詢某一被測件的尺寸；

報警設置：可設置報警的閾值；

修正功能：輸入熱膨脹系數后測量熱態鋼管可顯示常溫尺寸；

校準功能：自動/手動校準，誤差過大時校準可恢復精度；

3、報警功能

超差報警：相關數據顏色警示及聲光報警。

4、通信接口

TCP/IP協議，光纜或網線傳輸。

RS422協議，可向生產控制系統傳輸測量數據。

在線測長儀的使用

接通電源，設置被測物的基本參數并保存，如本次測量與上次測量的被測物型號相同，可忽略此步；點擊開始測量即可自動完成。

測長儀應用范圍

熱軋棒材、鋼管、有色金屬棒材、管材、H型鋼、鋼板、扁鋼等的在線長度檢測

在線測長儀的選擇

根據被測物的規格定制合適量程；

軋材工況進行詳細了解，如熱軋、冷軋、水霧、安裝位置等；

選擇自己所需的配件；

提出所需功能；

由負責人給出具體的可實行方案，雙方確定，并進行定制。

在線測長儀是為長度檢測研發的智能設備，被測鋼管越長，所需工業相機越多。具體每個測頭的測量范圍與現場安裝及所選鏡頭等多種因素有關。

總之它具備測控系統，可遠程觀測產線情況，為長度進行高精度智能在線檢測，也是現在的軋鋼產線中常用的測量模式。
