熱軋鋼材，不管是板材、管材還是其他類型的，很多需要進行長度的在線檢測，或是需要得知尺寸是否符合標準，或是用以輔助剪切設備進行裁剪，在線測長儀成為產線必備設備之一，藍鵬測控基于機器視覺原理，研制了在線測長儀，已為多廠家進行了高精檢測。

話不多說，請看實例！

1、鋼板切割用測長儀

現今很多客戶對開坯的切頭切尾長度有明確的可追溯要求，然而由于手段限制，目前僅僅靠操作工肉眼檢測切斷，無法滿足客戶要求。為滿足用戶的要求，提高軋線剪切機切頭切尾的精度和可追溯性，擺脫過分依賴人的落后管理方式，可在開坯線的剪切機處各安裝一套切頭切尾長度自動測量系統。

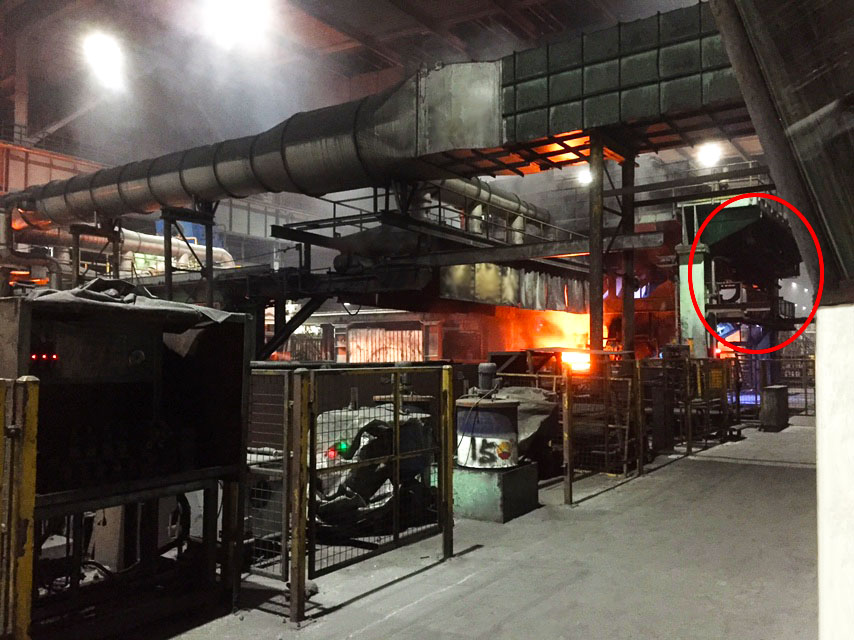

藍鵬測控為某鋼板廠研制了測長系統，通過工業相機實時采集現場圖像，通過系統自動計算，統計頭尾的長度，并記錄入庫，滿足用戶的需求。測長儀采集到的圖像信號通過網線傳輸?shù)焦た貦C(jī)進行處理、計算，計算結果直接在顯示器上顯示。當鋼坯剪切段的端部超過設定的剪切位置時，系統驅動聲光報警器報警提示。發出切割信號的同時給系統一個信號，系統生成以時間為單位的文件，并且截取當時切割狀態的畫面和數據。并可長時間保存。

2、熱軋管材在線測長

為某鋼廠定制鋼管穿孔機后的鋼管長度檢測設備

實現功能

2.1、實時在線測量長度尺寸，精度好，速度快。

2.2、測量結果保存完整。

2.3、具備專業測控軟件系統，測量的實時信息在界面，大屏上顯示，如果超出公差，則發出報警。

2.4、適用于質量監測、跟蹤按質量等級進行產品分揀等。

3、毛管在線測徑測長

藍鵬測控為某毛管廠定制了在線測徑測長儀。主要用于毛管長度與外徑檢測。本設備是在正交模型下，利用圖像的像素比例進行尺寸測量的。測長儀用于檢測毛管的外徑和長度。檢測的核心部件為工業相機，工控機，相機支架等，其中工控機是利用計算機來處理、分析和理解視覺信息的。在其測控軟件系統上，還可看到工業相機拍攝的實時鋼管圖像。

以上是部分為鋼廠生產的定制測長儀，在這里展現出來，對測長儀在鋼廠的長度測量中，有一個更直觀的了解。
