非接觸式的光學檢測設備，對寬板材檢測往往面臨著擴束困難，價格高等問題，即使解決了擴束難題，高昂的費用，依然使其沒有更多的實用價值。

為此藍鵬測控另辟蹊徑，采用間距可調雙測頭技術，來完成寬度尺寸的檢測，這種檢測方式，還能根據生產的板材寬度進行測量范圍的調整，可以說是非常方便。至于它為什么能平衡范圍精度與價格，本文簡單的介紹一下。

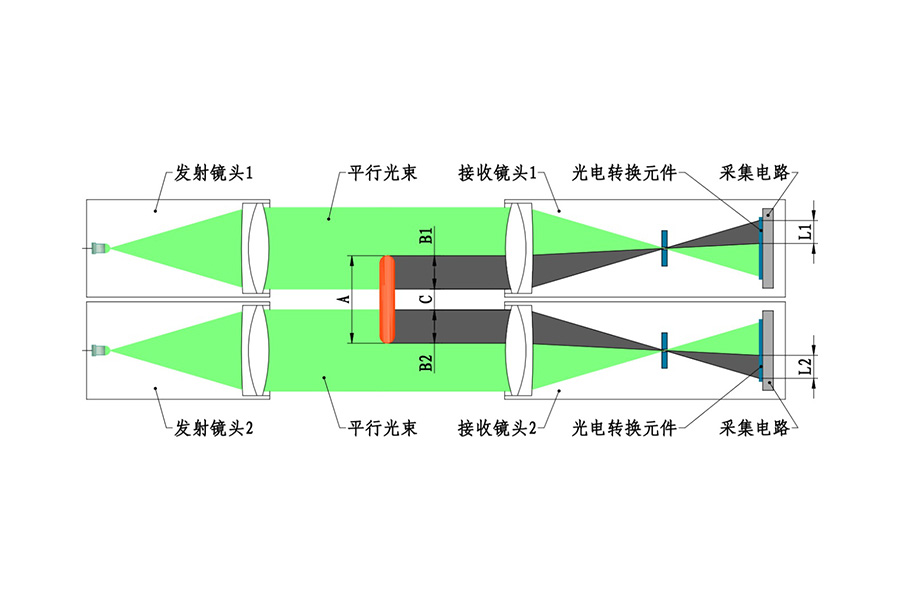

2個發射鏡頭內設置有LED點光源，點光源發出的光通過透鏡變成平行光束分別射向2個接收鏡頭。通過接收鏡頭內的透鏡使平行光束在光電轉換元件CCD芯片上成像（注：一個發射鏡頭和一個接收鏡頭組成一組光電測頭）。當被測物通過2束平行光構成的視場時，在光電轉換元件的像上就會出現虛擬的陰影，設其寬度分別為L1、L2。經過對光電轉換元件發出的電信號處理和計算可以得出L1、L2所對應的尺寸B1、B2，B1加B2再加上兩個鏡頭之間的凈間距C即可得出被測物的寬度尺寸A。

正因為在線測寬儀采用兩組小測頭來實現的寬度尺寸檢測，使得擴束難題與價格問題都得以解決，使其性價比更高。

如果說被測板材左右晃動劇烈，容易超出小測頭的測量區域，也可采用平行光測頭與廣角測頭相結合的方式進行檢測，廣角測頭測量范圍廣但精度低，用于定位板材位置，平行光測頭精度高范圍窄，用于檢測，通過廣角測頭定位，平行光測頭移動到相應位置進行測量的這種組合方式，實現寬度檢測。

技術參數

型號：KG01-SG400-A；

測量范圍：260-400mm；

被測物寬度：300-380mm；

測量精度：±0.03mm；

重復性：0.01mm；

測量頻率：2000Hz。

型號：KG01-SY900-A；

測量范圍：60-900mm；

被測物寬度：100-850mm；

測量精度：±0.08mm；

重復性：0.03mm；

測量頻率：2000Hz。

在線測寬儀的型號種類很多，這只是其中的兩種，可定制更寬板幅的板材檢測，是高性價比的設備。
