智能測徑儀是外徑檢測設備，單獨的硬件設備，是不具備豐富的數據分析管理功能的，而為了對產線進一步的了解，特定制了測控軟件系統，對檢測到的大量數據進行分析統計與存儲。同時我們也為其他需要測控軟件系統的產線定制軟件。

使用測徑儀的軟件功能，可以對每個測頭測量的數據進行顯示與計算：八軸分測頭的顯示數據、橢圓度、最大值、最小值、平均值、標準偏差、標稱值、產品信息與型號等。此外還繪制了各項圖表，可以對檢測數據以時間等分類進行圖形化存儲，而且可以把存儲數據導出成EXCEL表格。

測徑儀軟件典型分析圖表

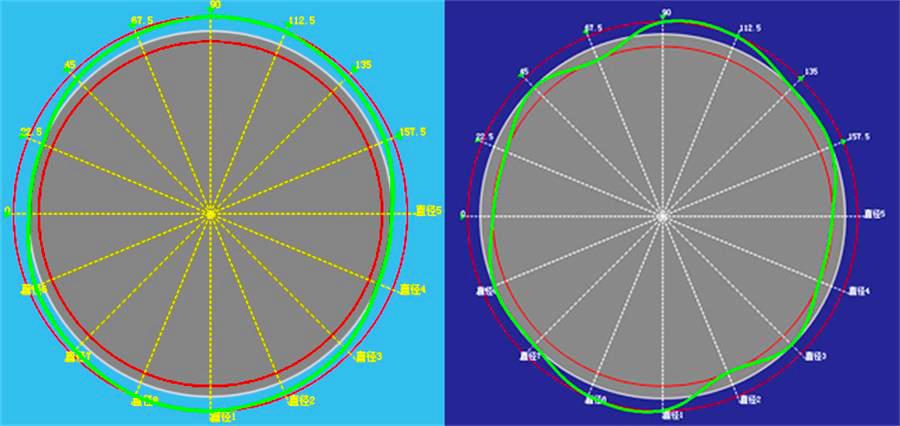

截面圖

通過八個測頭檢測的數據及位置，繪制出截面圖，通過截面圖，可以了解到當前軋材的截面形狀，除此之外，通過截面圖可以了解到很多的信息，如極限大小值達到標準，但其不圓度大于標準0.30mm，不圓度超標，提醒工作人員應該立即調整前后機架間的張力；極限大小值、不圓度符合標準，但成品有耳子，則是提醒工作人員應立即檢查輥環等。

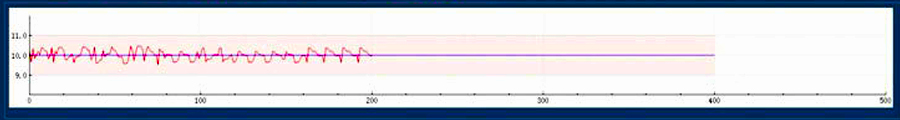

趨勢圖

以時間為橫軸，外徑尺寸為縱軸，用以反映時間與外徑尺寸之間的關系，是觀察外徑變化發展的趨勢及偏差的統計圖?？捎^測周期性變化，提前做出調整。

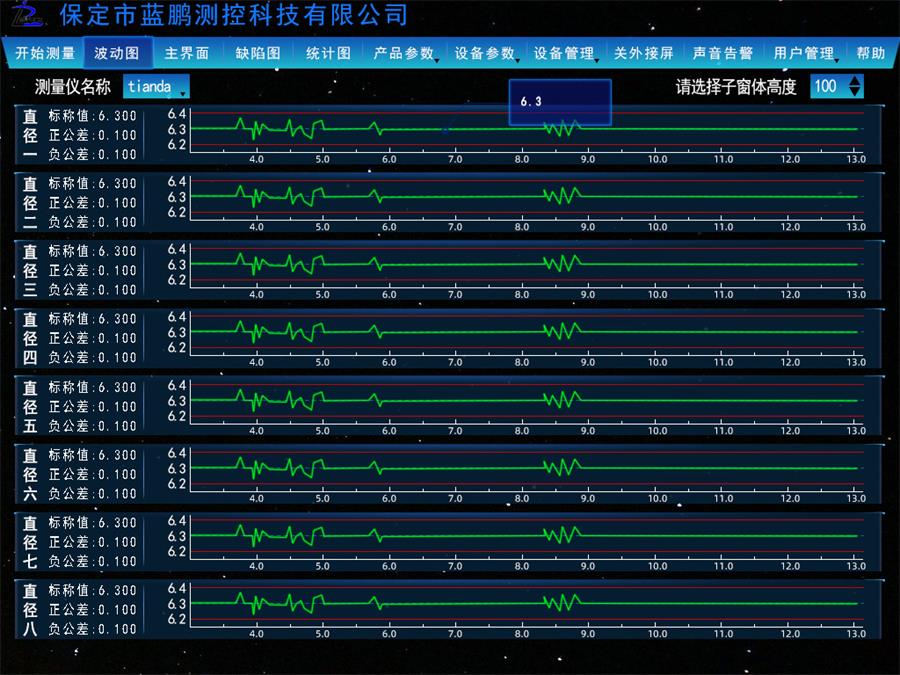

波動圖

波動圖做成了可獨立彈出的界面。可通過波動曲線顯示出八路測量值的尺寸波動變化，將鼠標放于某個位置，可查看當前測頭當前位置檢測的數據?？蓪Ρ瓤茨硞€位置的八個方位的外徑尺寸波動情況。

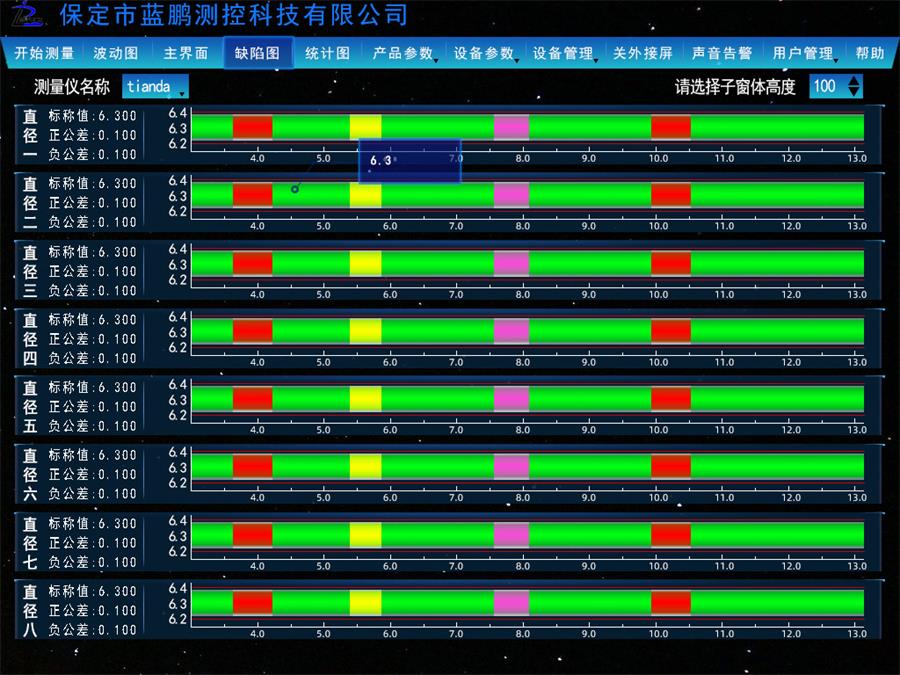

缺陷圖

可獨立彈出界面，可通過進度條的顏色變化顯示出八路測量值的缺陷位置及缺陷類型，如綠色為正常，紅色為上超差、黃色為下超差、粉色為橢圓度超差，清楚直觀。

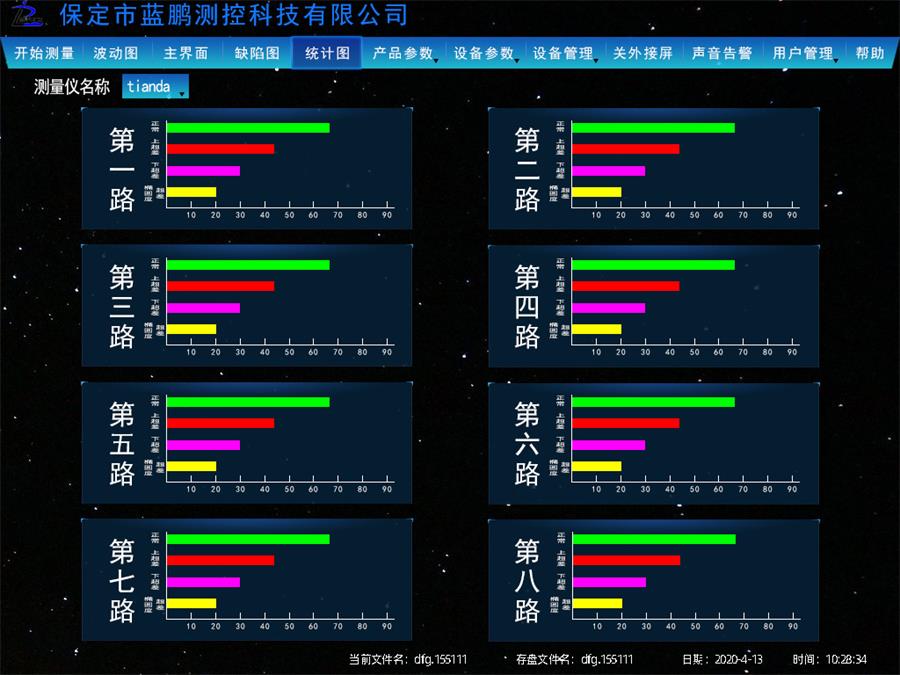

直方圖

可獨立彈出界面，可統計并顯示八路測量值統計直方圖等。在質量管理中，如何預測并監控產品質量狀況?如何對質量波動進行分析?直方圖就是一目了然地把這些問題圖表化處理的工具。它通過對收集到的貌似無序的數據進行處理，來反映產品質量的分布情況，判斷和預測產品質量及不合格率。

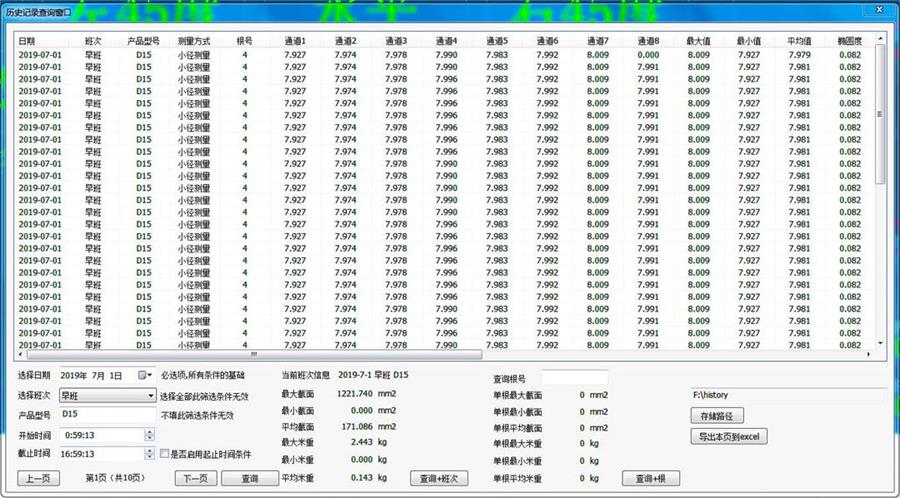

歷史數據圖形化

可長期存儲歷史數據，可以表格形式導出，并且對于已經測量過的歷史數據，也支持以圖形化的方式進行查看。不止是數據的形式展現，想要了解以前的軋制狀況，也可多角度查看。

智能測徑儀是典型的智能檢測設備，配備的軟件系統契合外徑檢測，根據需求可定制其他類型的圖像分析，測控軟件的宗旨在于全方位的展現產品情況，便于分析，讓工作人員更簡單全面的了解產線，完成尺寸控制。

此外，也承接各種儀器的測控軟件系統定制，數據采集與管理系統能對接多種設備，對數據進行系統分析，同時亦可將數據傳輸到各個諸如MES系統當中。
