機器視覺測寬也是板材行業中常應用的一種原理，此外光電測量原理、激光測量原理、雙目視覺測量原理等多種類型的測寬儀應有盡有，但本文著重介紹一下機器視覺測寬儀。

1、測量方式

雙相機機器視覺測寬儀采用線形激光器和工業相機相結合進行寬度測量。

2、測量方法介紹

圖像處理技術是利用計算機來處理、分析和理解視覺信息的一項技術。它是伴隨著計算機硬件、圖像獲取設備、顯示設備的不斷改進和各種高性能工作站的出現而蓬勃發展起來的新技術。圖像處理技術的數學模型主要有正交模型、統計模型、預測模型等。本產品板材寬度測量設備是在正交模型下，利用圖像的像素?cái)?shù)進行尺寸測量的典型應用。

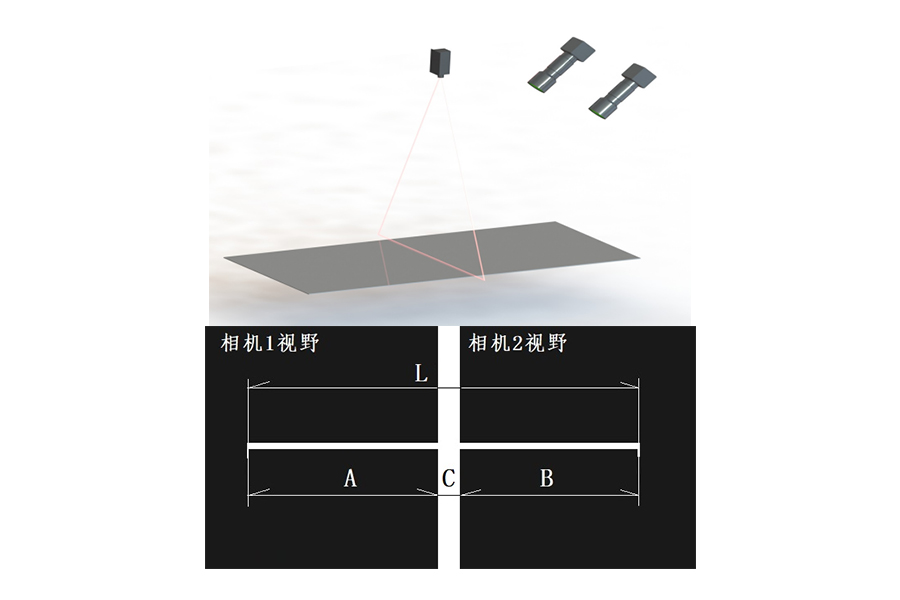

對于板材的寬度測量，為了拍攝出清晰的測量基準線，在板材上方設置一個線形激光器，激光器發出的激光與板材寬度方向平行。這樣，工業相機拍攝到的板材圖像上激光束照射的部位將會有一條清晰的亮線，根據這條亮線所占用的像素?cái)?shù)即可得到板材的寬度尺寸A和B。相機1與相機2的視野間距為C。寬度L即為：L=A+B+C。

3、KX01-DG1800型測寬儀系統介紹

3.1、KX01-DG1800型測寬儀的性能參數

測寬儀型號：KX01-SY1800型；

測量范圍：600～1650mm；

測量精度：±0.1mm；

相機拍攝頻率：14幀/秒；

3.2工作環境要求

1）電源電壓（V）：AC220±15%，50Hz；

2）環境溫度（℃）：測寬儀、工控機：-10～50；

3）環境濕度(％rh)：≤85（不結露）；

3.3、顯示內容

控制柜電腦顯示：寬度標準值、正負公差、實時寬度值、寬度偏差值；

3.4、軟件功能

產品參數設置：可設置產品規格、正負公差等參數；

系統參數設置：可設置故障通道、通信端口、冷熱系數、系統的校零等；

報警設置：可設置超差、超溫報警的形式和閾值；

修正功能：自動/手動，輸入熱膨脹系數后校準。

雙相機機器視覺測寬儀根據生產線以及用戶的測量和控制要求，選擇不同型號的測寬儀系統安裝在生產線的不同位置，可以達到對產品的測量和控制效果。
