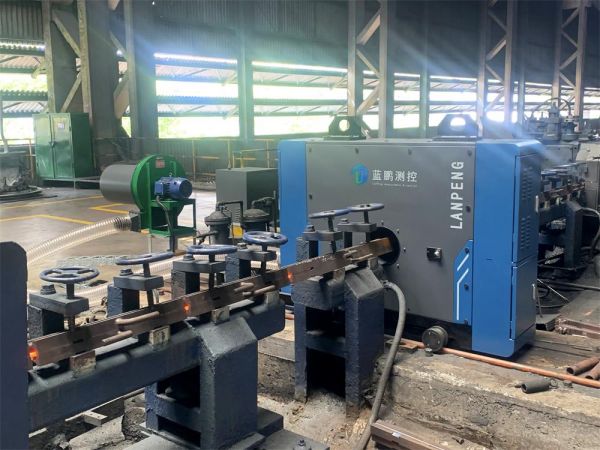

某大型鋼廠產線生產圓鋼與螺紋鋼，根據現場考察及實際需要，為其定制了JG08Z-DG40-A型 八軸智能測徑儀，并將其安裝在精軋機后，對通過的軋材外輪廓尺寸進行在線實時測量。

八軸智能測徑儀簡介

EIGHT-AXIS INTELLIGENT CALIPER INTRO

設備描述

智能測徑儀分別安裝在高線精軋機后，利用固定八組測頭的光電測量系統，對通過的軋材外輪廓尺寸進行在線實時測量。

測量數據傳輸到主操作室的上位機處理后，在液晶顯示器和現場LED屏上同步顯示，顯示屏可以顯示負偏差。當測量數據超差或設備超溫、供風系統無風時，系統自動聲光報警。便于現場操作人員及時調整軋機或維護設備。

測徑儀測量顯示內容

CALIPER MEASUREMENT DISPLAY CONTENT

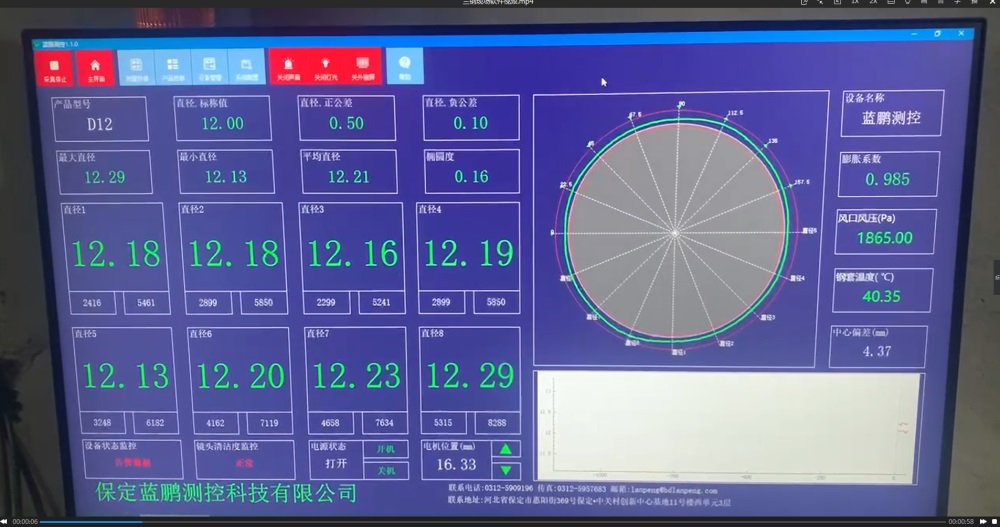

LCD顯示

斷截面輪廓的八個坐標方向直徑值（最大值與最小值）、不圓度、截面輪廓曲線、缺陷分析、及對應每根軋材的尺寸變化曲線圖形；螺紋鋼內徑、橫筋、縱筋、負差率值及其變化趨勢等。

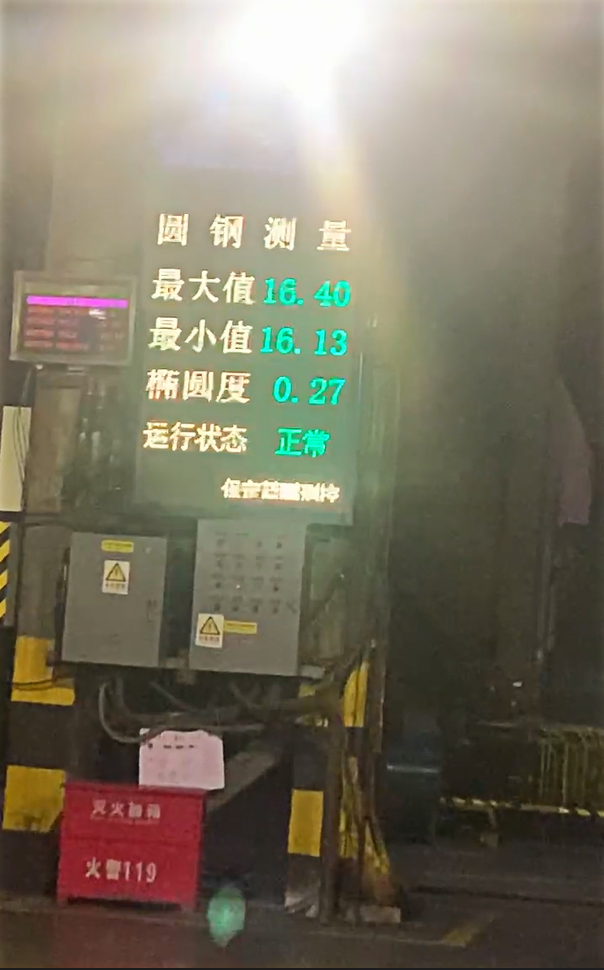

大LED屏

顯示圓鋼最大值、最小值及不圓度、螺紋鋼內徑、橫筋、縱筋、負差率；顯示頻率3次/秒；

測徑儀相關信息

CALIPER INFORMATION

主要技術特點

● 動態測量精度高；

● 測量頻率高；可快速捕捉頭尾部測量數據；

● 可對常見缺陷（“耳子”“錯輥”）進行檢測；

● 對“跑鋼”提前預警；

● 可對熱軋帶肋鋼筋的內徑、縱肋、橫肋進行測量；

● 測心位置垂直方向可調節±35mm；

● 測頭免維護（可達25天以上）；

● 數據“超差”或溫度“超溫”自動報警功能；

● 數據記錄、歷史數據查詢；

● 自動/手動校準；

● 提供接口通訊協議與生產控制系統通訊或上傳數據等；

● 定時自檢，保證系統的穩定性和測量數據的準確性；

● 智能捕捉最佳的測量位置并自動實現測量中心高度的調整；

● 智能檢測機體的溫度、風壓、智能監測鏡頭的潔凈度等；

主要技術參數

● 測量范圍：φ0～φ40mm；

● 被測物直徑：圓鋼：φ5～φ25mm；螺紋鋼：φ6～φ16mmφ、5～φ25mm；

● 允許偏差：±0.02-0.04mm；

● 重復性：±0.004mm；

● 測量頻率：單測頭2000Hz，共計16000hz（即每● 秒測量2000個截面）；

為該大型鋼廠定制的智能測徑儀已經通過了驗收，并一直在為高品質生產進行檢測。目前藍鵬測控已為很多鋼廠都定制了智能測量儀，技術工程師了解現場，根據實際情況對測量儀進行調整定制，使其在惡劣的軋鋼環境下，依然能完成自動檢測任務。
