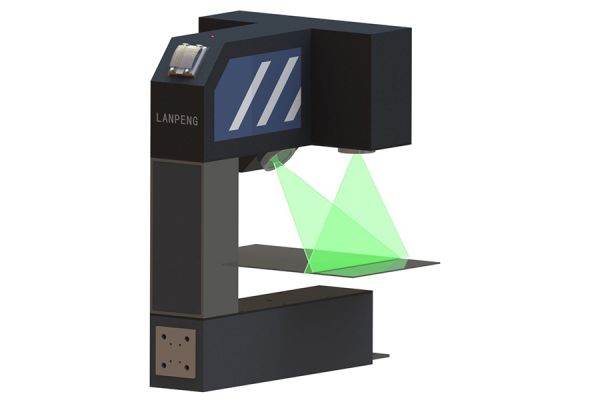

1、產品簡介：

設備采用工業相機測量板材寬度。補光的線性激光垂直設置，工業相機傾斜設置，用于測量板面呈水平狀態通過的板材寬度。相機圖像的長度方向用于測量板材的寬度，圖像的寬度方向用于修正物距（被測物上下波動較大時，需增設激光位移傳感器跟蹤被測物的位置已修正物距）。設備主要配置上位機控制系統、外接數碼管顯示屏，根據需要可增配嵌入式智能模塊等。設備下部可配置剪刀叉升降平臺等輔助設備。

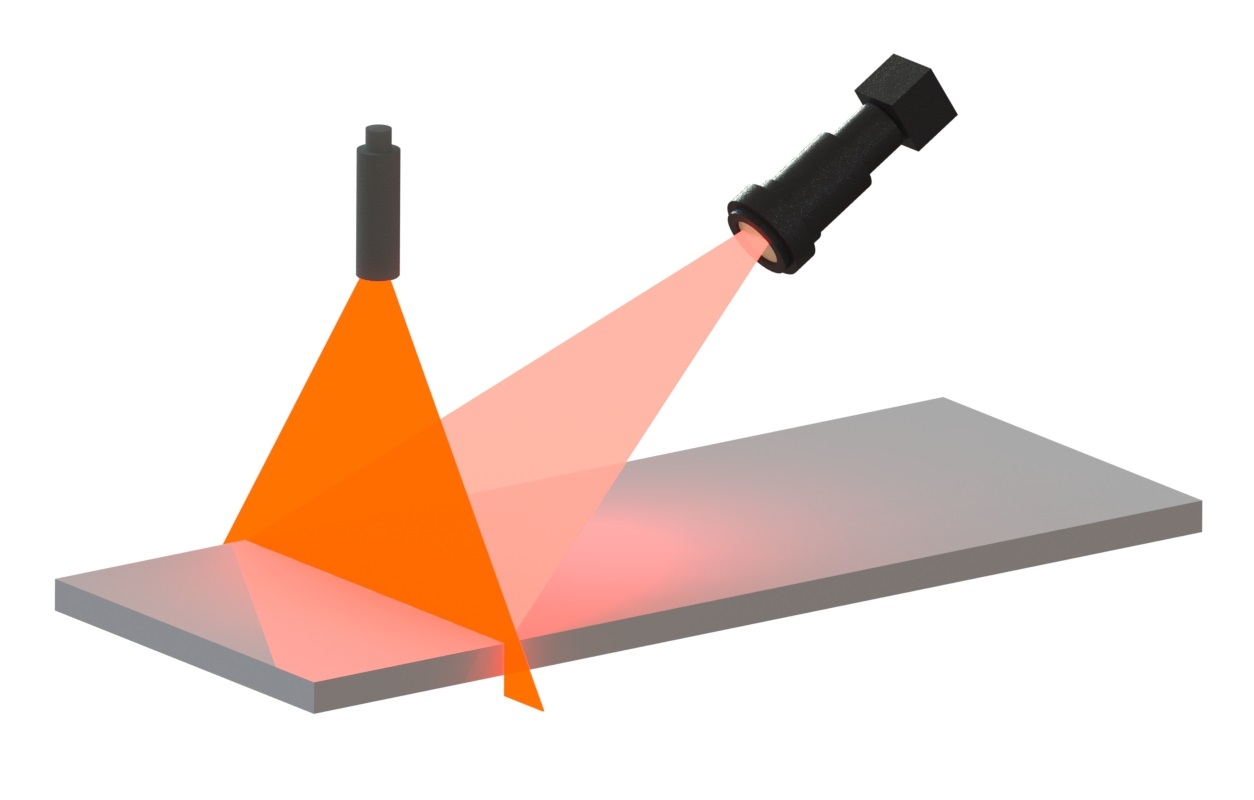

2、測量原理：

3、功能描述：

1）顯示內容

控制系統顯示器顯示：實際測量值；標稱值；相機拍攝的圖像。

2）軟件功能

產品參數設置：可設置產品規格、正負公差、等參數；

系統參數設置：可設置故障通道、通信端口、熱膨脹系數等；

數據存儲：數據記錄；歷史數據查詢，可查詢某一時刻的尺寸，時間精確到秒。

報警設置：可設置超差、超溫報警的閾值；

校準功能：測量誤差過大時用標準量塊校準可恢復精度。

3）報警功能

超差報警：當測量數據超過設定的公差范圍時，主控室相關數據顏色警示及聲光報警器報警。

4、適用行業：

設備主要用于金屬板、帶、橡膠板、塑料板、布匹等生產線的在線測寬。

 5、技術參數：
