1、產品簡介：

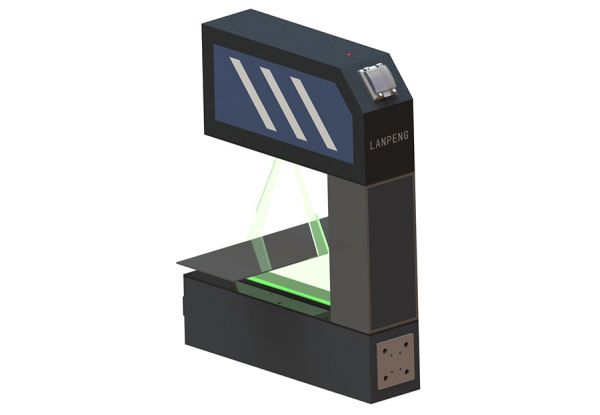

設備采用廣角測頭測量，測頭豎直布置，設備主要配置小型單片機系統、外接數碼管顯示屏，根據需要可增配嵌入式智能模塊、上位機控制系統等。設備下部可配置剪刀叉升降平臺等輔助設備。

2、測量原理：

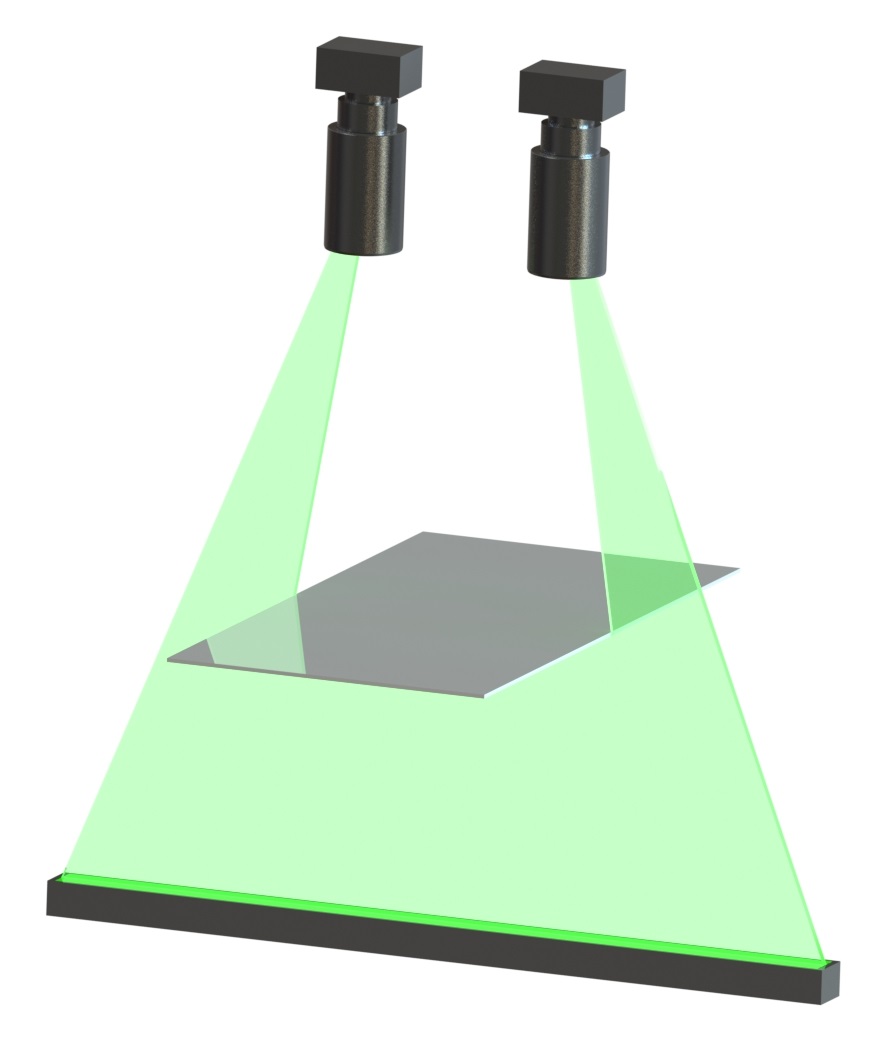

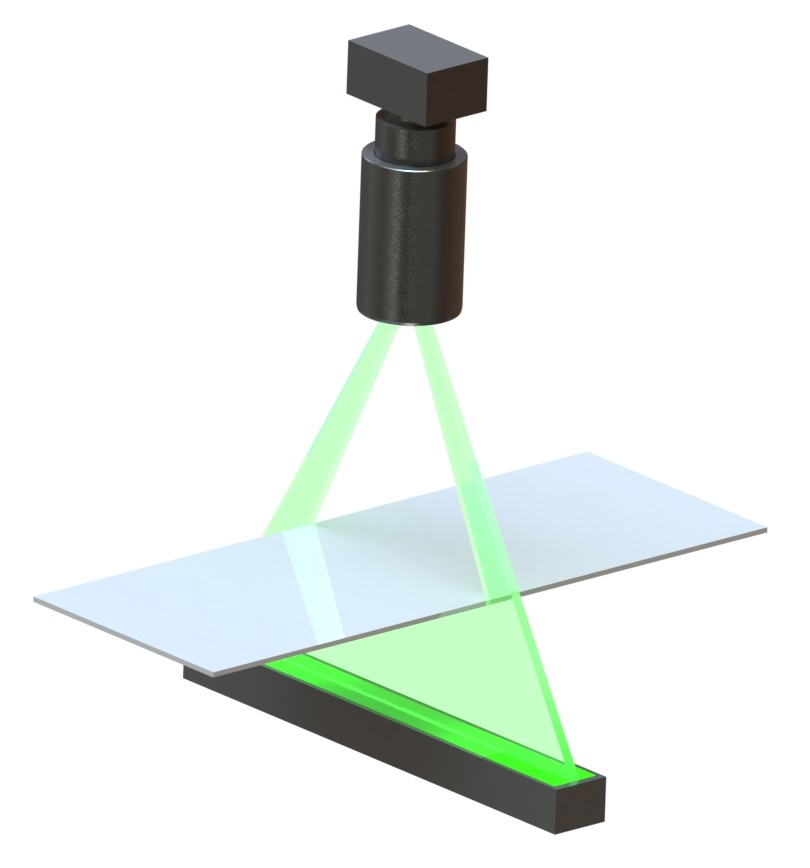

廣角光電測頭簡稱廣角測頭，是利用光電測頭的CCD采集電路配合廣角鏡頭構成的大視角光電測頭。與廣角測頭配合使用的光源為L(zhǎng)ED條形光源，光源的長度根據測頭的視野角度和距離確定。廣角測頭的優點是視野范圍大，可以測量比鏡頭口徑大的物體。由于廣角測頭成像時存在成像大小隨物距變化而變化的現象，所以利用廣角測頭測量需要進行物距修正。

3、功能描述：

（1）液晶屏顯示內容：實時測量值、標準值、上下公差等。

（2）外接屏顯示內容：實時測量值。

（3）產品參數設置：可設置產品規格、標準寬度值、上下公差等參數。

（4）系統參數設置：可設置刷新頻率、通信端口、系統的校零等。

（5）報警設置：可設置報警的閾值，測量值超差時聲光報警。

（6）修正功能：自動修正，放入標準直徑量塊后自動校準；手動修正，填入修正量（需增加或減小的數值）后修正。

（7）開關量信號輸出功能：當測量數據超過設定的范圍時，輸出開關量信號。

（8）上下抖動修正功能（需選配激光測距傳感器）。

4、適用范圍：

設備主要用于金屬板、帶、橡膠板、塑料板、布匹等生產線的板面呈水平狀態通過的在線測寬。

5、技術參數：
