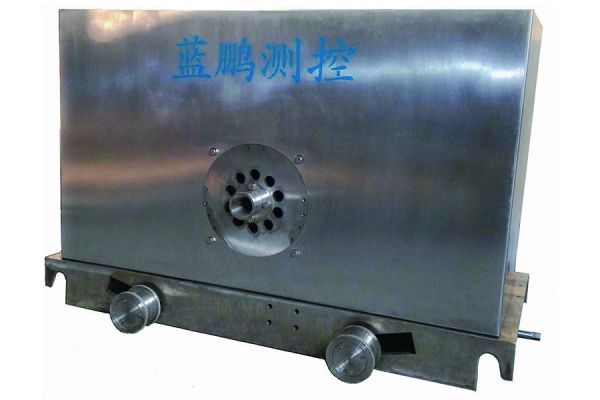

1、產品簡介：

測徑儀內置3臺工業相機，熱軋時利用錨桿、螺紋鋼的自發光從不同角度拍圖像，冷軋時利用背光拍攝清晰圖像。可以測量軋材的內徑、外徑、肋高、節距等特征尺寸。

2、測量原理

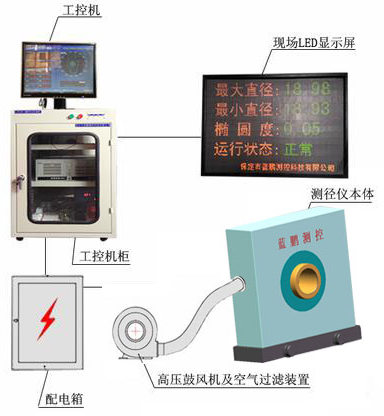

3、設備組成

4、功能描述：

*  測量特征值：錨桿鋼內徑d0、錨桿鋼外徑d1；錨桿鋼對角尺寸d2、d3；螺距p、兩面橫肋相對偏移尺寸p/2；

*  產品參數設置：可設置產品規格、正負公差等參數；

*  系統參數設置：可設置故障通道、通信端口、熱膨脹系數等；

*  數據存儲：數據記錄，存儲時間大于1年；歷史數據查詢，可查詢某一時刻的尺寸，時間精確到秒；

*  報警設置：可設置超差、超溫報警的形式和閾值；

*  修正功能：自動/手動，輸入熱膨脹系數后校準；

*  超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警；現場LED顯示屏數據顏色及狀態顯示報警；

*  超溫報警：測量車內設置溫度傳感器，當車內溫度超過相機使用溫度范圍時，主控室報警燈發光報警；現場LED顯示屏狀態顯示報警；

5、應用范圍

設備主要用于熱軋錨桿鋼、螺紋鋼生產線的在線尺寸檢測。

6、技術參數：
