1、測量原理

2、功能描述

（1）顯示內容

主控室液晶顯示器：管材截面的最大/最小直徑、平均值、橢圓度；各路測頭的分項測量值；設定的鋼管長度、速度、標稱直徑、上下公差等；尺寸波動趨勢預報（輸入鋼管長度和速度后可以對應外徑在管材的位置），缺陷分析曲線。

實時顯示管材長度變化，管材實時溫度值，最大最小值和超差尺寸在管材的具體位置，光標移動到相應位置即可顯示；實時顯示測量數據動態趨勢。

當測量數據在設定的范圍內變動時，數據呈現綠色；當測量數據超差（即超出設定的范圍）時，數據的顏色呈紅色。

（2）軟件功能

產品參數設置：可設置產品規格、正負公差等參數；

系統參數設置：可設置故障通道、通信端口、系統的校零等；

數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于3年；可查詢某一時刻的尺寸，時間精確到秒；

報警設置：可設置超差、設備超溫、管材超溫報警的閾值；

修正功能：自動/手動，輸入熱膨脹系數后校準；

溫度系數自動修正：帶有溫度采集接口，可外接現場高溫計并通過采集到的溫度自動調整熱膨脹系數(需配置測溫儀)；

（3）報警功能

超差報警：主控室相關數據顏色警示及報警器聲光報警；

測徑儀超溫報警：主控室報警器聲光報警；

管材超溫報警：主控室報警器聲光報警；

（4）通信接口

TCP/IP協議，光纜傳輸，測徑儀至主控機；

TCP/IP協議，光纜傳輸，主控機至現場LED屏；

3、配置

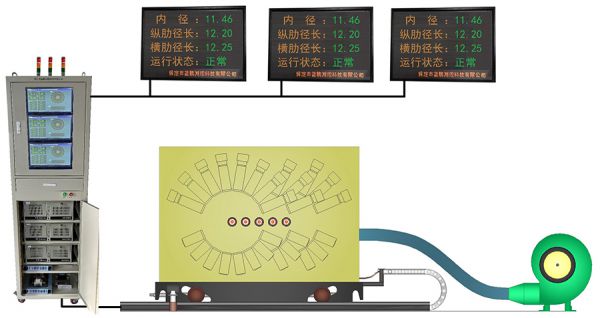

相互獨立的三臺工控機集成于一個控制柜，三塊大型顯示屏，高壓風機

4、應用范圍

適用于切分軋鋼上產線。

5、技術參數
