1、測量原理：

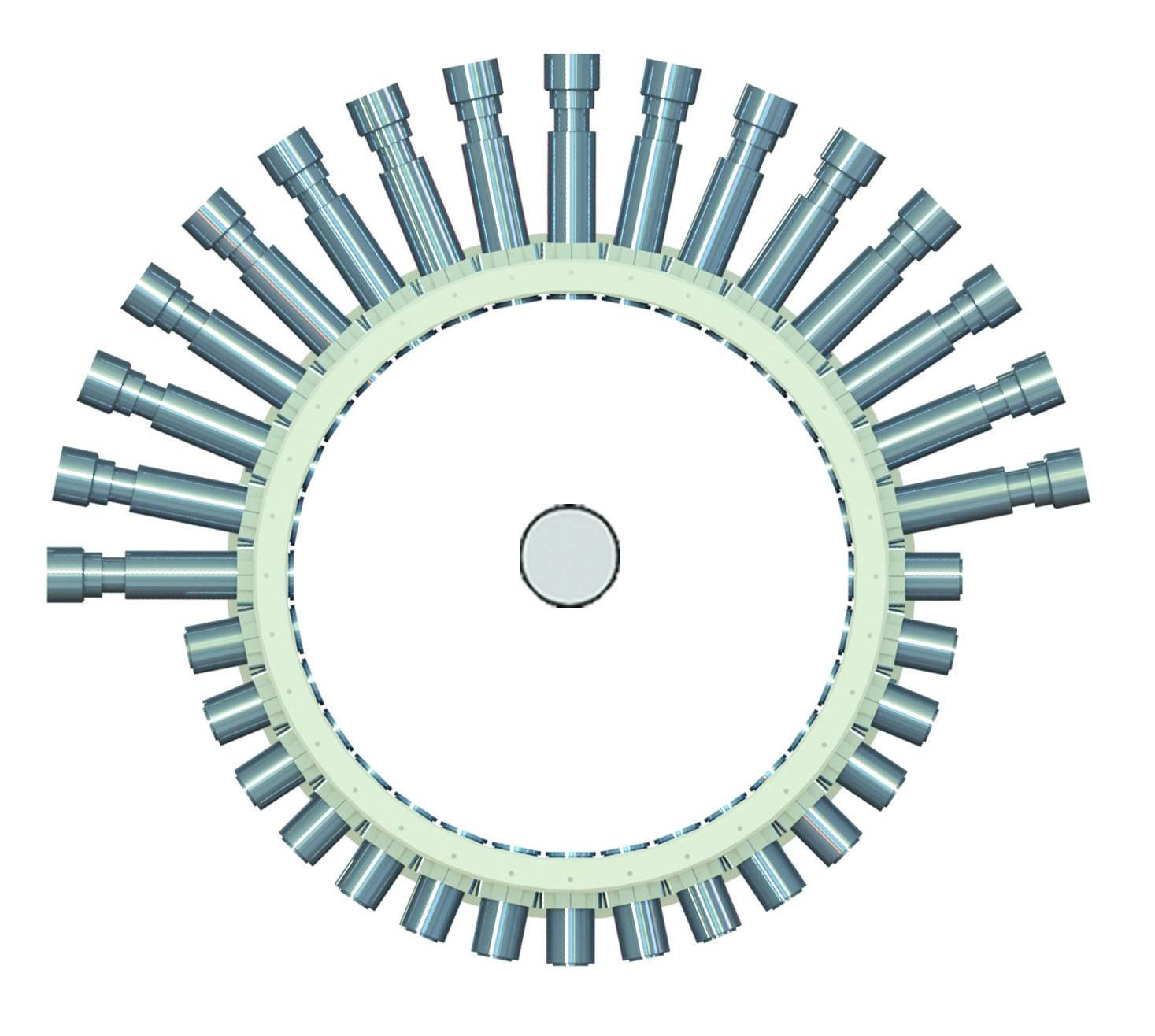

2、測頭布置形式：

3、功能描述：

（1）顯示內容

主控室液晶顯示器：管材截面的最大/最小直徑、平均值、橢圓度；各路測頭的分項測量值；設定的鋼管長度、速度、標稱直徑、上下公差等；尺寸波動趨勢預報（輸入鋼管長度和速度后可以對應外徑在管材的位置），缺陷分析曲線。

實時顯示管材長度變化，管材實時溫度值，最大最小值和超差尺寸在管材的具體位置，光標移動到相應位置即可顯示；實時顯示測量數據動態趨勢。

當測量數據在設定的范圍內變動時，數據呈現綠色；當測量數據超差（即超出設定的范圍）時，數據的顏色呈紅色。

（2）軟件功能

產品參數設置：可設置產品規格、正負公差等參數；

系統參數設置：可設置故障通道、通信端口、系統的校零等；

數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于3年；可查詢某一時刻的尺寸，時間精確到秒；

報警設置：可設置超差、設備超溫、管材超溫報警的閾值；

修正功能：自動/手動，輸入熱膨脹系數后校準；

溫度系數自動修正：帶有溫度采集接口，可外接現場高溫計并通過采集到的溫度自動調整熱膨脹系數(需配置測溫儀)。

（3）報警功能

超差報警：主控室相關數據顏色警示及報警器聲光報警；

測徑儀超溫報警：主控室報警器聲光報警；

管材超溫報警：主控室報警器聲光報警。

（4）通信接口

TCP/IP協議，光纜傳輸，測徑儀至主控機；

TCP/IP協議，光纜傳輸，主控機至現場LED屏。

（5）智能功能（需選配智能模塊）

*  可插入SIM卡，實現和服務器的遠程通訊（經客戶允許，選裝）；
*  智能捕捉最佳的測量位置并自動實現高度的調整；
*  智能監測機體的溫度，并根據機體的實際溫度智能啟停自循環降溫系統和外部風機的啟停；
*  監測被測物的溫度并根據被測物的溫度智能計算膨脹系數（需選配測溫儀）；
*  智能監測鏡頭的潔凈度，需要維護擦拭時自動提示“請維護”；
*  具備系統自檢功能，定時自檢，保證系統的穩定性和測量數據的準確性；
*  智能監測循環風量的大小，在風量不達標時自動進行提示；
*  具備遠程升級功能，在有更新版軟件時提示升級；
*  可通過手機APP實時觀測測量數據；
*  可與客戶的MES、ERP、PDA等系統提供數據對接服務（需提供通訊協議）；
*  可連接執行機構實現閉環控制（需對執行機構進行論證）。

4、應用范圍：

設備適用于高、低速軋制線材及棒材的在線尺寸檢測，可測量圓鋼外徑和螺紋鋼的內徑、縱肋、橫肋等特征尺寸。

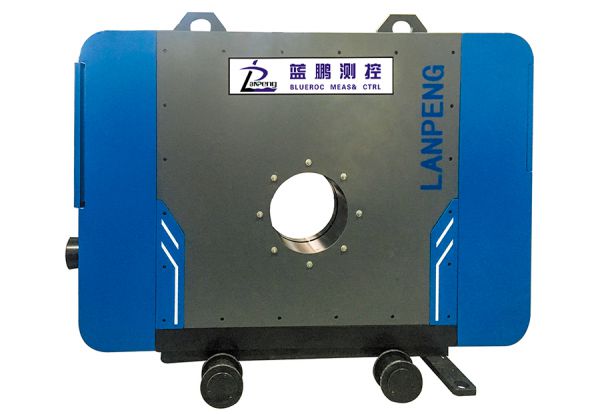

5、設備配置：

設備內置單測頭十六組，主要配置自循環冷卻系統、鴨嘴側吹式防塵系統、嵌入式顯示終端、上位機控制系統和外接LED顯示屏等。另可配置自動調高升降平臺，自動調整測量中心高度。

6、技術參數：
