基本原理：

產品簡介：

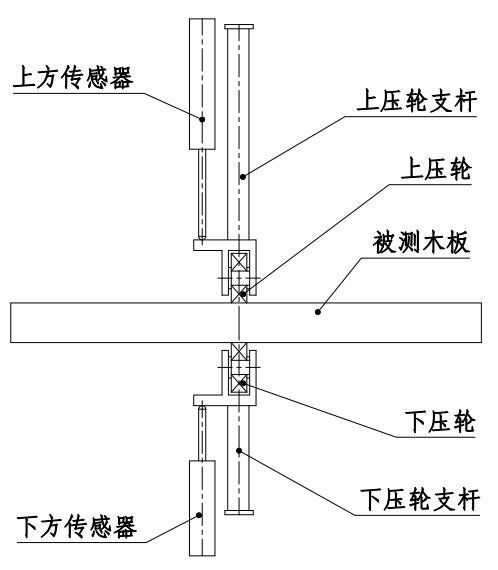

測厚儀采用三對上下相對的直線位移傳感器測量被測物三個點的厚度尺寸。三個測量點中間點為固定位置安裝，兩側測量點可調整位置以適應不同寬度板材的測量。每個傳感器設置1個滾輪，被測板材通過時將滾輪撐開向前運動。滾輪通過彈簧壓緊與板材表面接觸，從而得到板材的精確厚度。設備中間設置一個帶有旋轉編碼器的滾輪，可以實時監測板材移動距離并將其與厚度尺寸相結合。當厚度超差時，系統可顯示超差尺寸及超差位置。

功能簡述

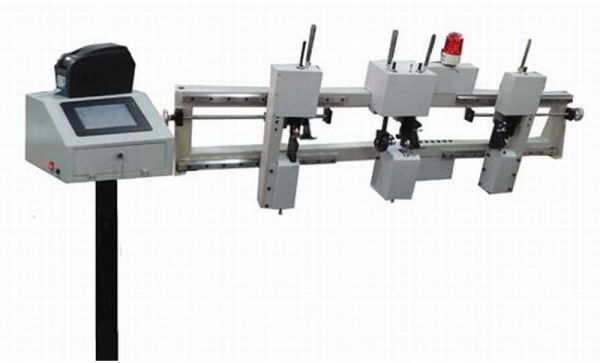

設備主要配置嵌入式工控機和打印機，測量軟件系統對檢測的每張板材生成一個檢測報告，包括板材上的最大厚度、最小厚度、平均厚度，超差厚度值、超差位置等。檢測報告打印在不干膠貼紙上，打印完成后貼在板材表面。

適用范圍：

設備主要應用于常溫鋼板、有色金屬板、帶材、木板、壓縮板等硬質板材靜態測量或生產線上具有短暫停止工位的間歇性厚度測量。

功能及技術參數：

1、測量范圍：10～120mm ；

2、測量精度：≤±0.05mm ；

3、測頭類型：接觸式傳感器；

4、測量點數量：3個測量點，每個測量點2個傳感器；

5、測量點間距：中間測量點固定位置，兩側測量點可調至距板邊50mm ；

6、顯示內容：3個測量點的實時厚度；

7、超差報警功能：可設置標準板厚及上下偏差，超出上下偏差時自動報警；

8、檢測報告打印功能：每張板打印1個檢測報告，內容為9個位置的測量值和產品的編號信息；

9、測量位置中1個為板中心點，其余測量位置距離板邊緣50mm ；

10、檢測報告打印在不干膠紙上；
